塑料滤板

2020-09-18 08:56:55
塑料滤板

过滤池

过滤池

过滤池


本实用新型公开了一种过滤池全新配水装置,包括卡扣式滤板、可伸缩螺杆、托板和压板,所述卡扣式滤板相互扣接形成堆放砂滤层的滤板面,所述可伸缩螺杆分布在卡扣式滤板的四角处,其底部固定在过滤池的池底上,顶部穿过四块相邻卡扣式滤板拼接后顶角组成的通孔,所述可伸缩螺杆外侧套设有托板和压板,所述卡扣式滤板位于托板和压板之间。本实用新型采用边缘设置凹槽与凸块的卡扣式滤板作为过滤主体,可以将多块滤板轻松组装拼接在一起,形成一块大的滤板面,该拼接结构的设计大大缩短了组装时间;同时,在相邻四块卡扣式滤板的顶角处设置可伸缩螺杆,可根据使用环境随意调节高度,同时起到校平作用,使滤板面保持在水平面上,提高过滤效率。

1. 一种过滤池全新配水装置,其特征在于:包括卡扣式滤板(1)、可伸缩螺杆(2)、托板(3)和压板(4),所述卡扣式滤板(1)相互扣接形成堆放砂滤层的滤板面,所述可伸缩螺杆(2)分布在卡扣式滤板(1)的四角处,其底部固定在过滤池的池底上,顶部穿过四块相邻卡扣式滤板(1)拼接后顶角组成的通孔,所述可伸缩螺杆(2)外侧套设有托板(3)和压板(4),所述卡扣式滤板(1)位于托板(3)和压板(4)之间

2. 根据权利要求1所述的过滤池全新配水装置,其特征在于:所述卡扣式滤板(1)一体注塑成型,包括设有缝隙的滤板面(11)、三角板(12)和矩形框架(13),所述矩形框架(13)内部设有多根横纵相交的加强筋(14),所述滤板面(11)连接在矩形框架(13)与加强筋(14)上,所述三角板(13)固定在滤板面(11)与加强筋(14)的连接处。

3. 根据权利要求2所述的过滤池全新配水装置,其特征在于:所述矩形框架(13)远离滤板面(11)一侧的边缘处设有上棱(15)与下棱(16),所述上棱(15)分布在矩形框架(13)外侧任意相邻的两边缘上,所述下棱(16)分布在矩形框架(13)的另外两侧边缘上,所述上棱(15)上设有至少一个凹槽(17),所述下棱(16)上设有与凹槽(17)数量相同的凸块(18),所述凸块(18)可嵌入凹槽(17)固定

4. 根据权利要求2所述的过滤池全新配水装置,其特征在于:所述滤板面(11)上的缝隙间距为0.5mm

5. 根据权利要求1所述的过滤池全新配水装置,其特征在于:所述可伸缩螺杆(2)包括用来固定在过滤池底部的底座(21)、以及位于底座(21)上的套管(22)和螺杆(23),所述套管(22)一端固定在底座(21)上,另一端内部套设有螺杆(23),所述螺杆(23)可沿套管(22)内部上下移动,所述螺杆(23)与套管(22)外侧设有一限定螺杆(23)位置的固定螺栓(24)。

6. 根据权利要求1所述的过滤池全新配水装置,其特征在于:所述托板(3)和压板(4)通过锁紧螺丝固定在可伸缩螺杆(2)上。

7. 根据权利要求2所述的过滤池全新配水装置,其特征在于:所述滤板面(11)的四个顶角处设有倒角,卡扣式滤板(1)拼接后相邻的四个倒角会组成一个通孔。





过滤池全新配水装置

技术领域

本实用新型属于过滤池配水装置技术领域,尤其涉及一种过滤池全新配水装置

背景技术

过滤池中传统的配水装置采用滤板和滤头相互组合的方式,这是国内外用得最多的方式。其滤板采用混凝土预制件、塑料、玻璃钢、不锈钢等材料,滤头则一般采用塑料为原料,滤头上面开启有滤缝或滤孔。这种采用滤板和滤头组合方式的配水装置在过滤池中安装时,池中需要设置滤梁,滤板单元块体之间的接缝需要进行密封处理。这种方案明显存在着不足之处,一是滤梁的存在影响了过滤时集水和反冲洗时配水的均匀性,二是单元块体之间接缝的密封十分麻烦,稍有不慎即会出现漏砂情况。

经过本技术领域的专业人员不断改进,发展至今,大多水厂已经使用了将微孔或微缝直接制作在塑料材质的滤板上的技术方案,称为“直滤式滤板”,这种滤板相当程度上解决了上述方式的许多缺陷。而现有的直滤式滤板组装方式复杂,使用时无法保证其水平度及稳定性,为解决上述问题,本申请提供一种全新的配水装置。

实用新型内容

本实用新型目的在于提供一种过滤池全新配水装置,其采用卡扣式滤板与可伸缩螺杆作为主体结构,可轻松组装同时可根据使用环境随意调节高度,起到校平作用,提高过滤效率。

为达到上述目的,本实用新型采用的技术方案是:一种过滤池全新配水装置,包括卡扣式滤板、可伸缩螺杆、托板和压板,所述卡扣式滤板相互扣接形成堆放砂滤层的滤板面,所述可伸缩螺杆分布在卡扣式滤板的四角处,其底部固定在过滤池的池底上,顶部穿过四块相邻卡扣式滤板拼接后顶角组成的通孔,所述可伸缩螺杆外侧套设有托板和压板,所述卡扣式滤板位于托板和压板之间

上述技术方案中进一步改进的技术方案如下:

1. 上述方案中,所述卡扣式滤板一体注塑成型,包括设有缝隙的滤板面、三角板和矩形框架,所述矩形框架内部设有多根横纵相交的加强筋,所述滤板面连接在矩形框架与加强筋上,所述三角板固定在滤板面与加强筋的连接处。

2. 上述方案中,所述矩形框架远离滤板面一侧的边缘处设有上棱与下棱,所述上棱分布在矩形框架外侧任意相邻的两边缘上,所述下棱分布在矩形框架的另外两侧边缘上,所述上棱上设有至少一个凹槽,所述下棱上设有与凹槽数量相同的凸块,所述凸块可嵌入凹槽固定

3. 上述方案中,所述滤板面上的缝隙间距为0.5mm

4. 上述方案中,所述可伸缩螺杆包括用来固定在过滤池底部的底座、以及位于底座上的套管和螺杆,所述套管一端固定在底座上,另一端内部套设有螺杆,所述螺杆可沿套管内部上下移动,所述螺杆与套管外侧设有一限定螺杆位置的固定螺栓。

5. 上述方案中,所述托板和压板通过锁紧螺丝固定在可伸缩螺杆上。

6. 上述方案中,所述滤板面的四个顶角处设有倒角,卡扣式滤板拼接后相邻的四个倒角会组成一个通孔

由于上述技术方案的运用,本实用新型与现有技术相比具有下列优点:

1、本实用新型过滤池全新配水装置,其采用边缘设置凹槽与凸块的卡扣式滤板作为过滤主体,可以将多块滤板轻松组装拼接在一起,形成一块大的滤板面,实现堆放砂滤层的功能,该拼接结构的设计大大缩短了组装时间;同时,在相邻四块卡扣式滤板的顶角处设置可伸缩螺杆,并通过压板与托板进行固定,该可伸缩螺杆可根据使用环境随意调节高度,同时起到校平作用,使滤板面保持在水平面上,提高过滤效率。

2、本实用新型过滤池全新配水装置,其卡扣式滤板内部设置多根三角板与加强筋可以增加滤板强度,同时设计滤板面缝隙为0.5mm,可以保证过滤的质量

附图说明

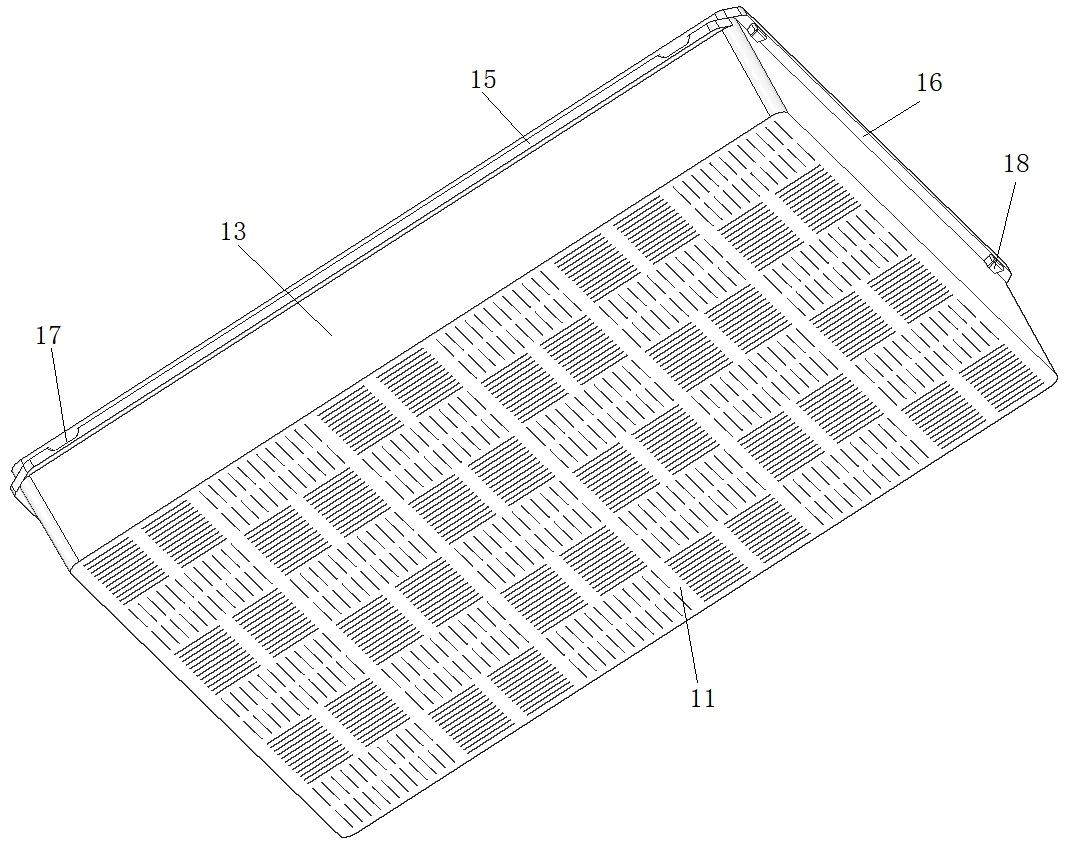

附图1为本实用新型卡扣式滤板结构示意图。

附图2为本实用新型卡扣式滤板上棱与下棱结构示意图。

附图3为本实用新型卡扣式滤板底部结构示意图。

附图4为本实用新型卡扣式滤板与可伸缩螺杆安装位置结构示意图。

附图5为本实用新型卡扣式滤板与可伸缩螺杆剖面示意图。

附图6为本实用新型可伸缩螺杆结构示意图。

图中:1卡扣式滤板11滤板面12三角板13矩形框架14加强筋15上棱;16、下棱;17、凹槽;18、凸块;2可伸缩螺杆21底座;22、套管;23、螺杆;24、固定螺栓;3托板4压板

具体实施方式

在本专利的描述中,需要说明的是,术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制;术语“第 一”、“第二”、“第三”仅用于描述目的,而不能理解为指示或暗示相对重要性;此外,除非另有明确的规定和限定,术语“安装”、“相连”、“连接”应做广义理解,例如,可以是固定连接,也可以是可拆卸连接,或一体地连接;可以是机械连接,也可以是电连接;可以是直接相连,也可以通过中间媒介间接相连,可以是两个元件内部的连通。对于本领域的普通技术人员而言,可以具体情况理解上述术语在本专利的具体含义。

下面结合实施例对本实用新型作进一步描述:

实施例1:如图1~6所示,一种过滤池全新配水装置,包括卡扣式滤板1、可伸缩螺杆2、托板3和压板4,所述卡扣式滤板1一体注塑成型,包括设有缝隙的滤板面11、三角板12和矩形框架13,所述滤板面11上的缝隙间距为0.5mm,所述滤板面11的四个顶角处设有倒角,所述矩形框架13内部设有多根横纵相交的加强筋14,所述滤板面11连接在矩形框架13与加强筋14上,所述三角板13固定在滤板面11与加强筋14的连接处,设置多根三角板12与加强筋14用来增加滤板强度;

所述矩形框架13远离滤板面11一侧的边缘处设有上棱15与下棱16,所述上棱15分布在矩形框架13外侧任意相邻的两边缘上,所述下棱16分布在矩形框架13的另外两侧边缘上,所述上棱15上设有至少一个凹槽17,所述下棱16上设有与凹槽17数量相同的凸块18,所述凸块18可嵌入凹槽17固定;多块卡扣式滤板1通过凹槽17与凸块18扣接形成堆放砂滤层的滤板面,卡扣式滤板1拼接后相邻的四个倒角会组成一个通孔。

该用来堆放砂滤层的滤板面通过多根可伸缩螺杆2支撑固定在过滤池的池底上,所述可伸缩螺杆2固定在通孔中,所述可伸缩螺杆2外侧套设有托板3和压板4,所述卡扣式滤板1位于托板3和压板4之间所述托板3和压板4通过锁紧螺丝固定在可伸缩螺杆2上;

所述可伸缩螺杆2包括用来固定在过滤池底部的底座21、以及位于底座21上的套管22和螺杆23,所述套管22一端固定在底座21上,另一端内部套设有螺杆23,所述螺杆23可沿套管22内部上下移动,所述螺杆23与套管22外侧设有一限定螺杆23位置的固定螺栓24,通过转动固定螺栓24,可以调节螺杆23在套管22中的高度,起到校平作用。

本实用新型上述内容进一步解释如下:

将多块卡扣式滤板1通过边缘的凹槽17与凸块18拼接在一起,形成一块堆放砂滤层的滤板面,相邻四块卡扣式滤板1的顶角处形成一个通孔,此通孔内安装有一根可伸缩螺杆2,在卡扣式滤板1与可伸缩螺杆2连接的上下位置处分别设置压板4与托板3,对卡扣式滤板1进行固定,同时根据过滤池的使用要求,调节固定螺栓24,使卡扣式滤板1保持在同意水平面上,实现高效过滤。

上述实施例只为说明本实用新型的技术构思及特点,其目的在于让熟悉此项技术的人士能够了解本实用新型的内容并据以实施,并不能以此限制本实用新型的保护范围。凡根据本实用新型精神实质所作的等效变化或修饰,都应涵盖在本实用新型的保护范围之内。



过滤池
图1


过滤池
图2


过滤池
图3


过滤池
图4


过滤池
图5


过滤池
图6
